표기법(Notation)

C4 모델은 표기법에 독립적이며, 특정한 표기법을 규정하지 않습니다. 하지만 시작점으로서 화이트보드, 종이, 스티키 노트, 인덱스 카드 및 다양한 다이어그램 도구에서 잘 작동하는 간단한 표기법은 다음과 같습니다.

그런 다음 색상과 모양을 사용하여 다이어그램을 보완할 수 있습니다. 추가 정보를 더하거나 다이어그램을 더 미적으로 보기 좋게 만들기 위해서입니다. 파란색과 회색 박스1를 사용하는 많은 예시 다이어그램과 도구들을 보실 수 있지만, 이것이 C4 모델에 의해 규정된 것은 아니며, 원하는 어떤 색상이든 자유롭게 사용할 수 있습니다!

요소

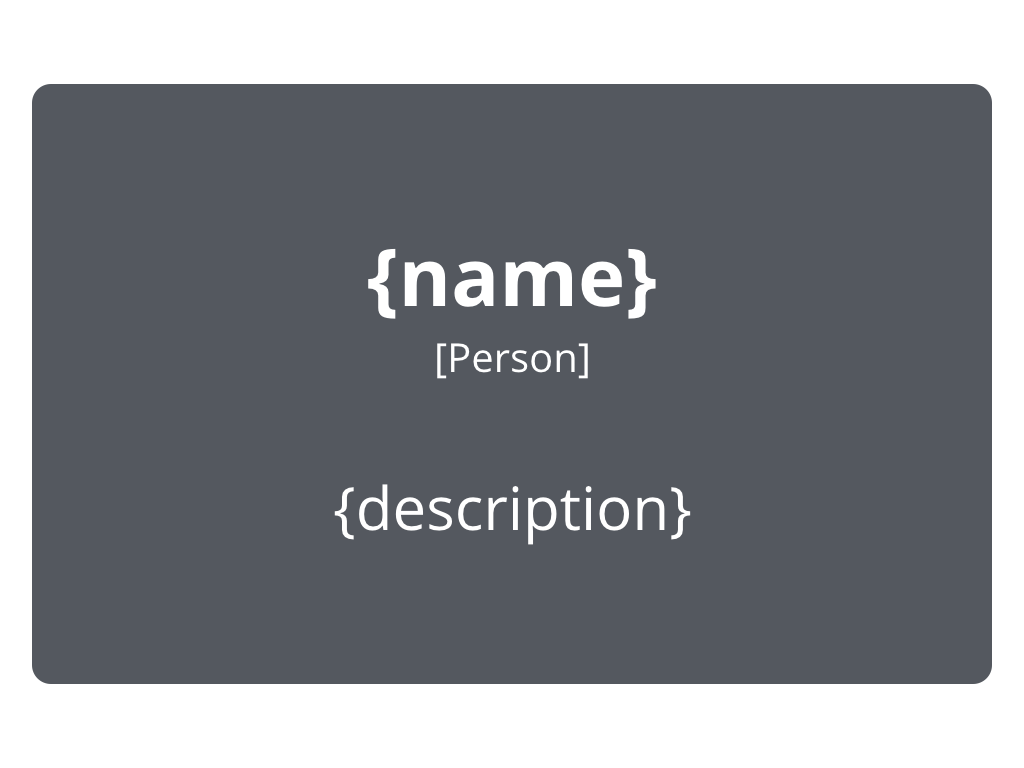

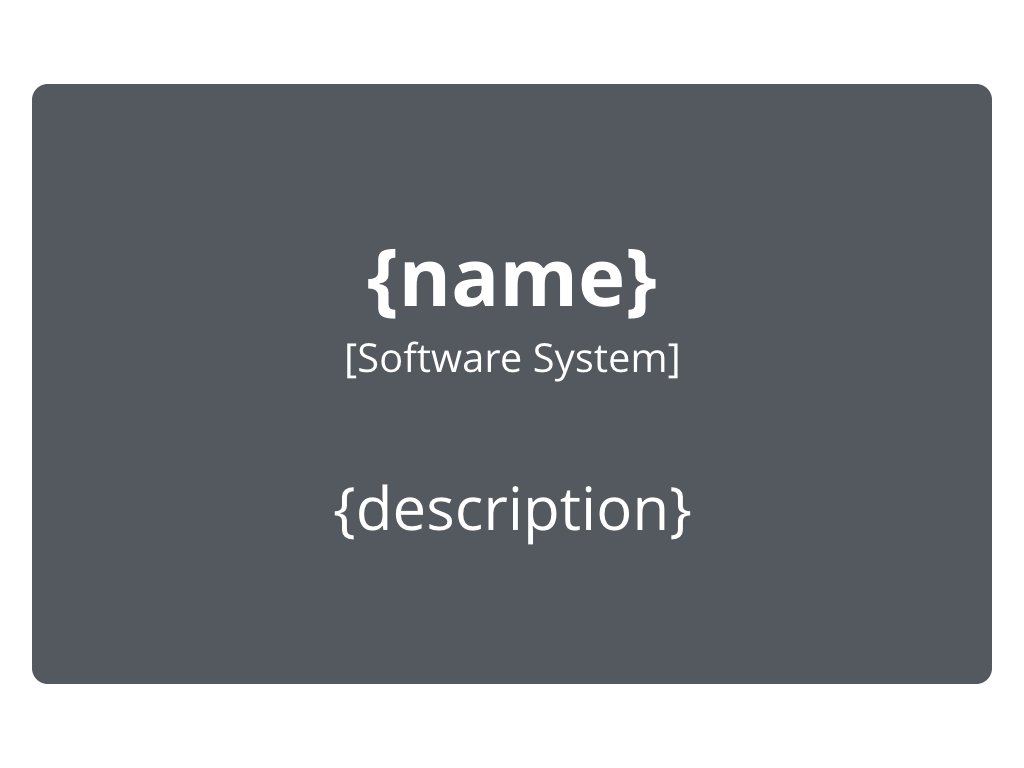

Person Software system

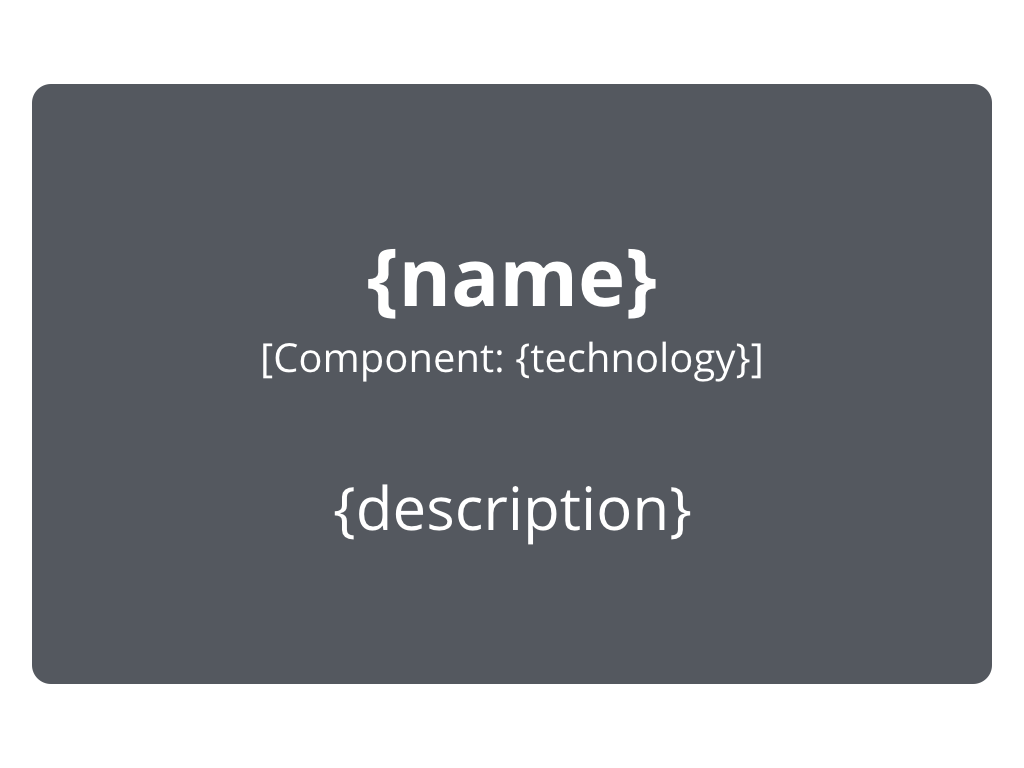

Container Component

각 박스에는 요소/추상화 타입(Person, Software System, Container, Component)이 포함되어 있습니다. 이는 의도적인 결정이며 어떤 추상화 수준이 표시되고 있는지에 대한 모호함을 없애는 데 도움이 됩니다.

관계

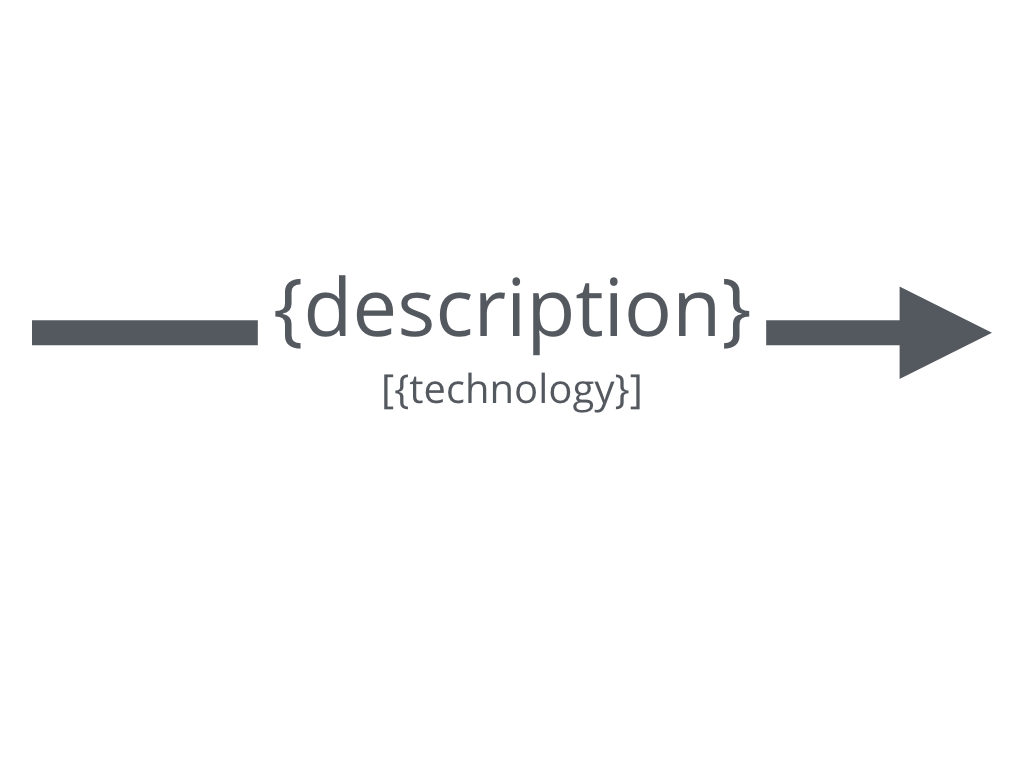

Relationship

다이어그램 키/범례

사용되는 모든 표기법은 가능한 한 자기 설명적(self-describing)이어야 하지만, 모든 다이어그램은 표기법을 명시적으로 나타내기 위해 키/범례를 가져야 합니다. 이는 UML, ArchiMate, SysML과 같은 표기법으로 생성된 다이어그램에도 적용됩니다. 모든 사람이 사용된 표기법을 알고 있는 것은 아니기 때문입니다.

다이어그램 키

표기법, 표기법, 표기법

C4 모델이 추상화 우선 접근법이고 표기법에 독립적이지만, 여전히 다이어그램 표기법이 의미가 있고 다이어그램이 이해 가능한지 확인해야 합니다. 이를 생각하는 좋은 방법은 각 다이어그램이 독립적으로 존재할 수 있고, 설명 없이도 (대부분) 이해할 수 있는지 스스로에게 묻는 것입니다. 이 짧은 소프트웨어 아키텍처 다이어그램 검토 체크리스트를 사용해 도움을 받을 수 있습니다.

다음은 표기법과 관련된 일반적인 권장 사항입니다.

다이어그램

  • 모든 다이어그램은 다이어그램 타입과 범위를 설명하는 제목을 가져야 합니다(예: “My Software System을 위한 시스템 컨텍스트 다이어그램”).
  • 모든 다이어그램은 사용되는 표기법을 설명하는 키/범례를 가져야 합니다(예: 모양, 색상, 테두리 스타일, 선 타입, 화살표 머리 등).
  • 약어와 축약어(비즈니스/도메인 또는 기술)는 모든 독자가 이해할 수 있어야 하거나 다이어그램 키/범례에서 설명되어야 합니다.

요소

  • 모든 요소의 타입은 명시적으로 지정되어야 합니다(예: Person, Software System, Container 또는 Component).
  • 모든 요소는 주요 책임에 대한 “한눈에 보기(at a glance)” 관점을 제공하기 위해 간략한 설명을 포함해야 합니다.
  • 모든 컨테이너와 컴포넌트에는 사용된 기술이 명시되어야 합니다.

관계

  • 모든 선은 단방향 관계를 나타내야 합니다.
  • 모든 선은 레이블이 있어야 하며, 레이블은 관계의 방향과 의도(예: 의존성 또는 데이터 플로우)와 일치해야 합니다. “Uses”와 같은 단일 단어를 피하고 가능한 한 레이블을 구체적으로 만들도록 노력하시기 바랍니다.
  • 컨테이너 간의 관계(일반적으로 이들은 프로세스 간 통신을 나타냄)는 기술/프로토콜이 명시적으로 레이블 되어야 합니다.

C4와 UML

예시 다이어그램들이 “박스와 선” 표기법을 사용하여 생성되었지만, 핵심 다이어그램들은 패키지, 컴포넌트, 스테레오타입을 적절히 사용하여 UML로 설명될 수 있습니다. 다만 일부 UML 도구에서는 그러한 텍스트를 추가하는 것이 불가능하거나 어렵기 때문에, 결과적으로 만들어지는 UML 다이어그램은 동일한 수준의 설명 텍스트가 부족한 경향이 있습니다.

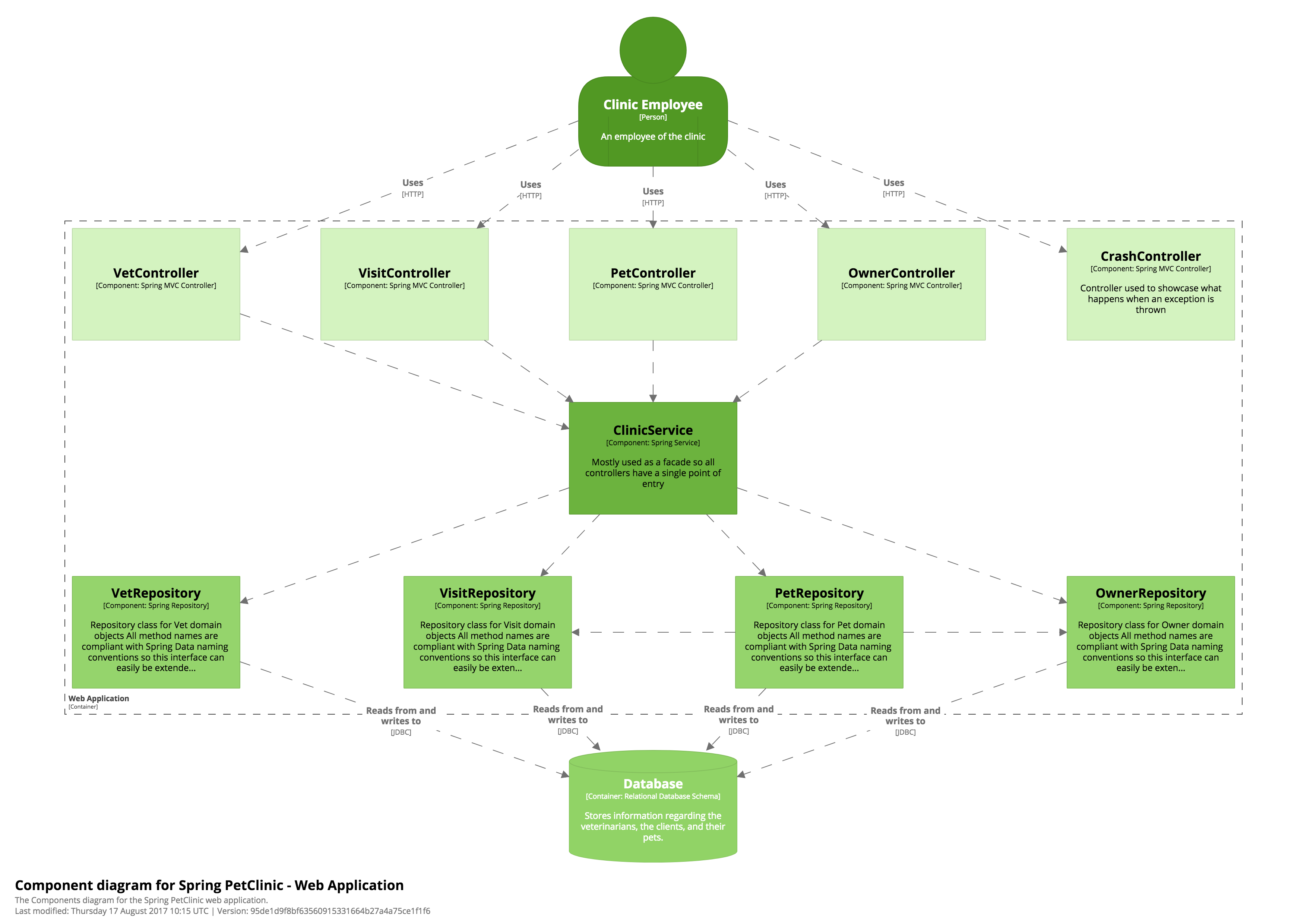

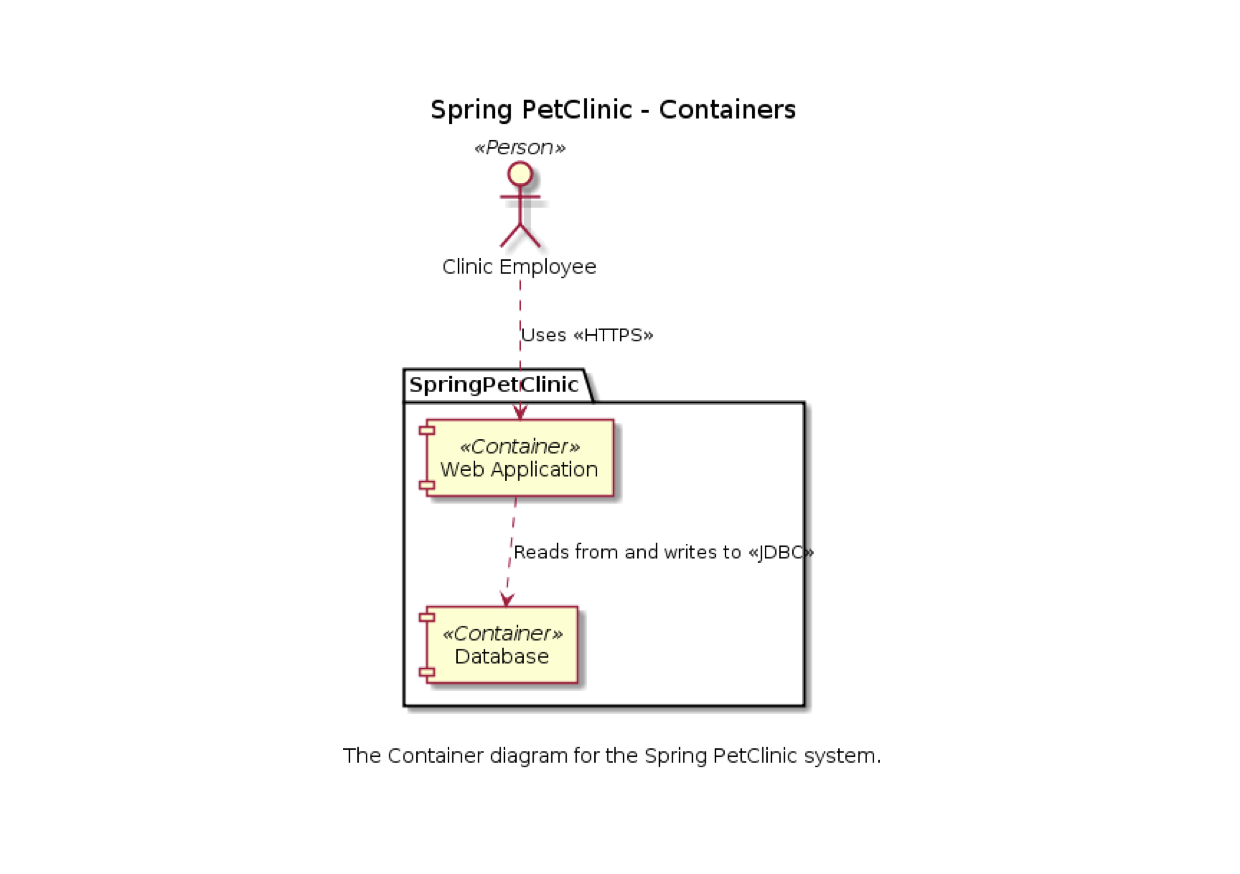

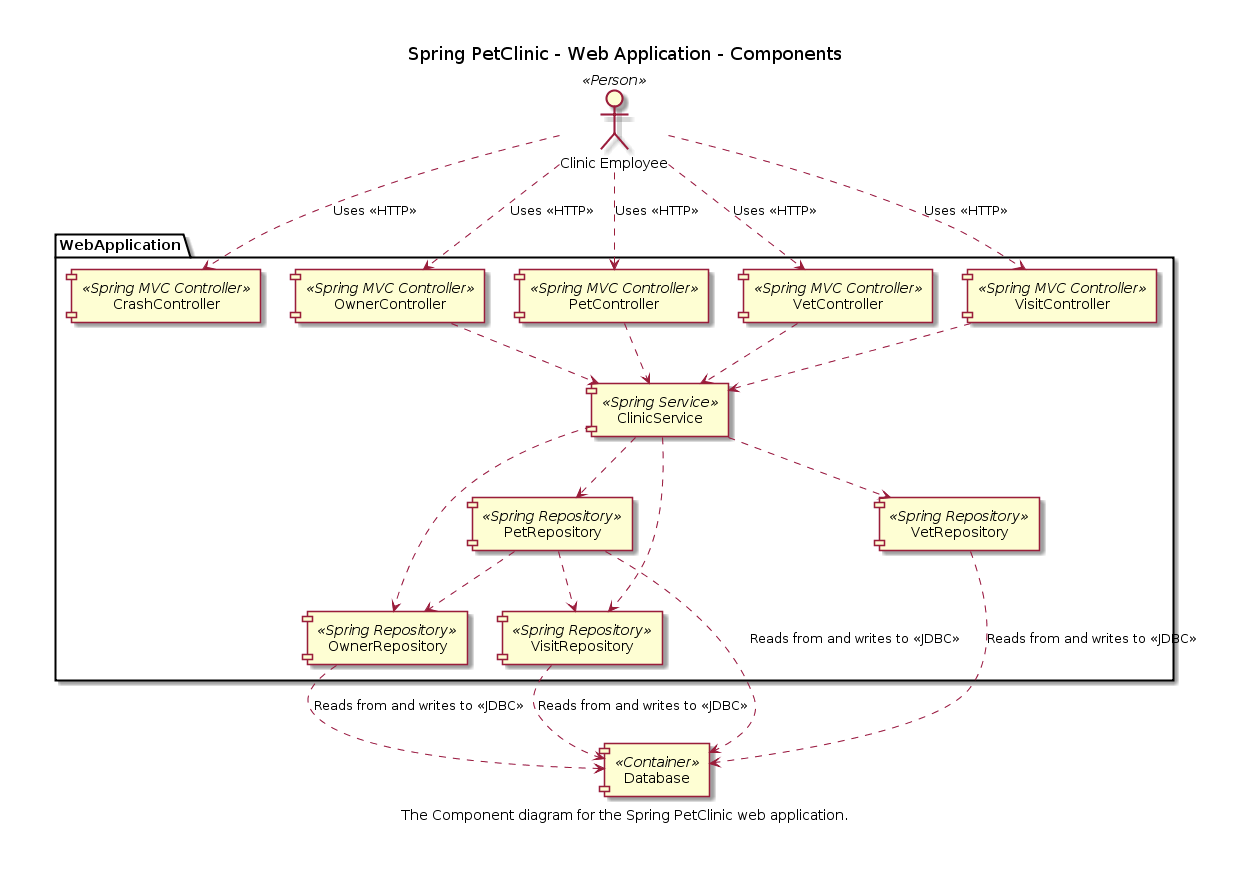

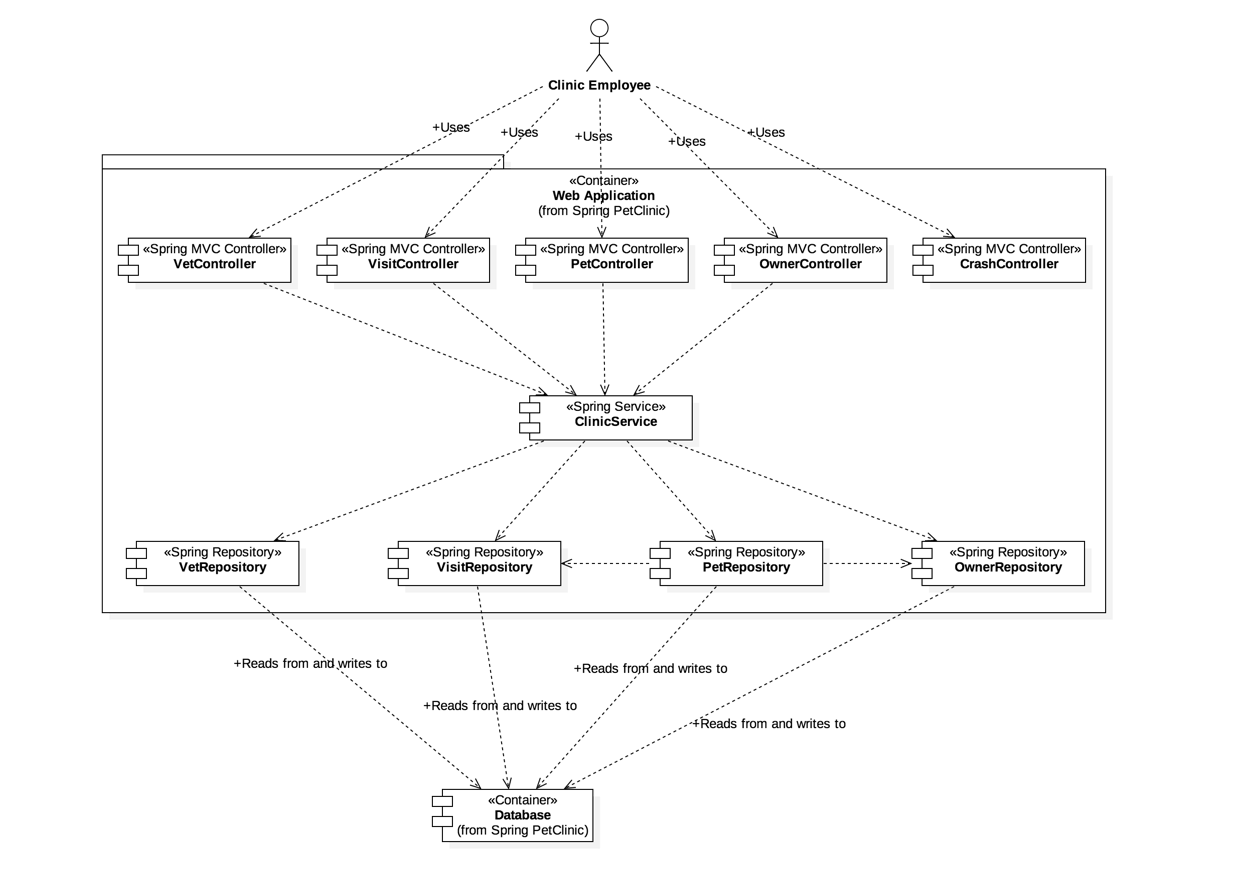

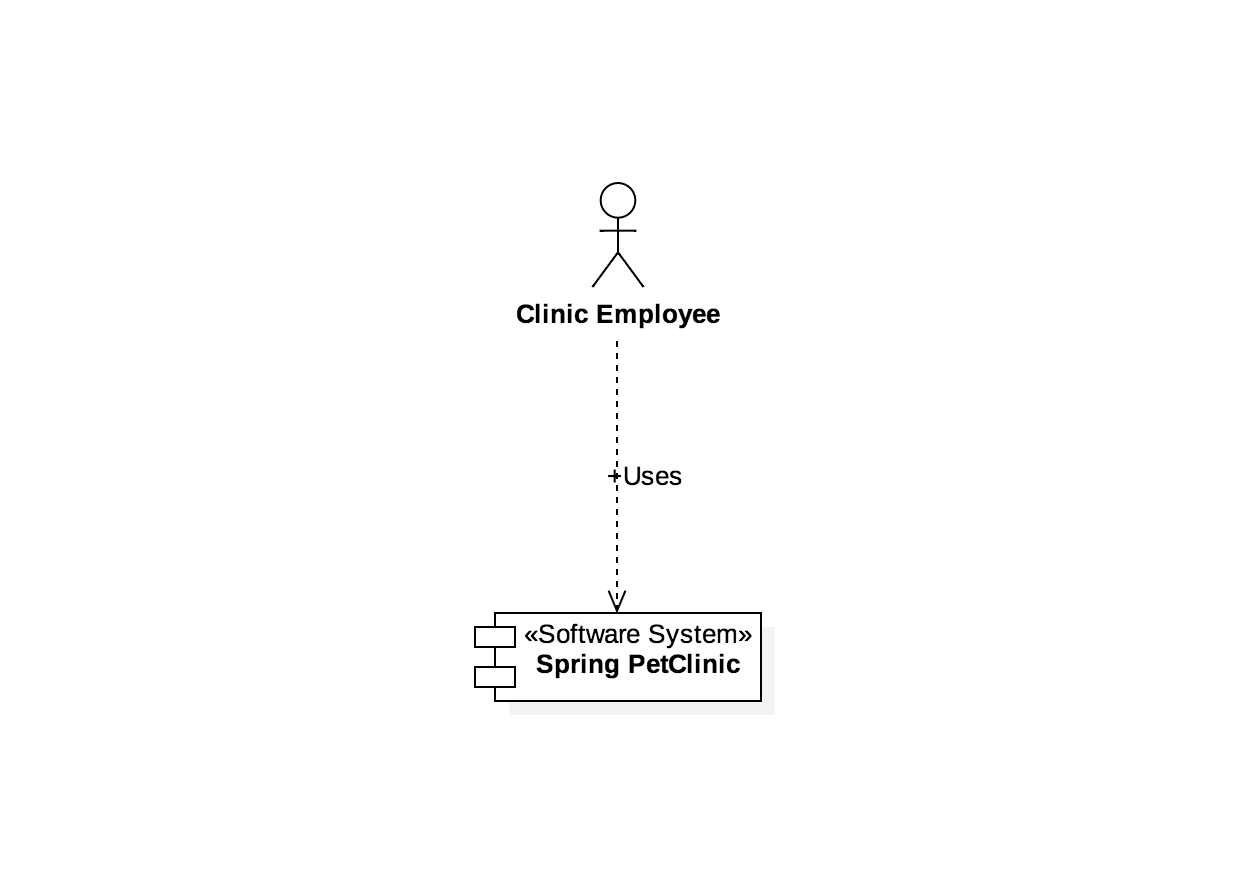

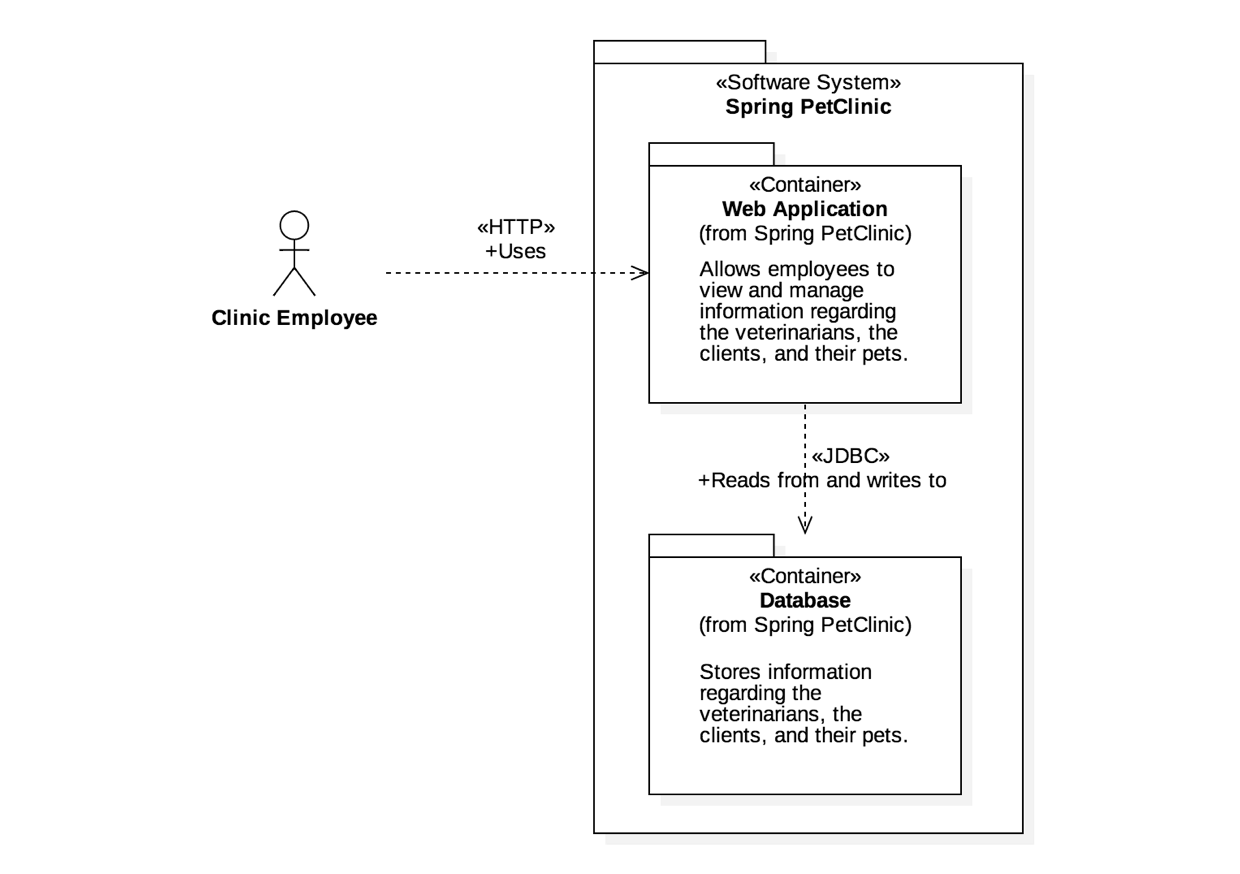

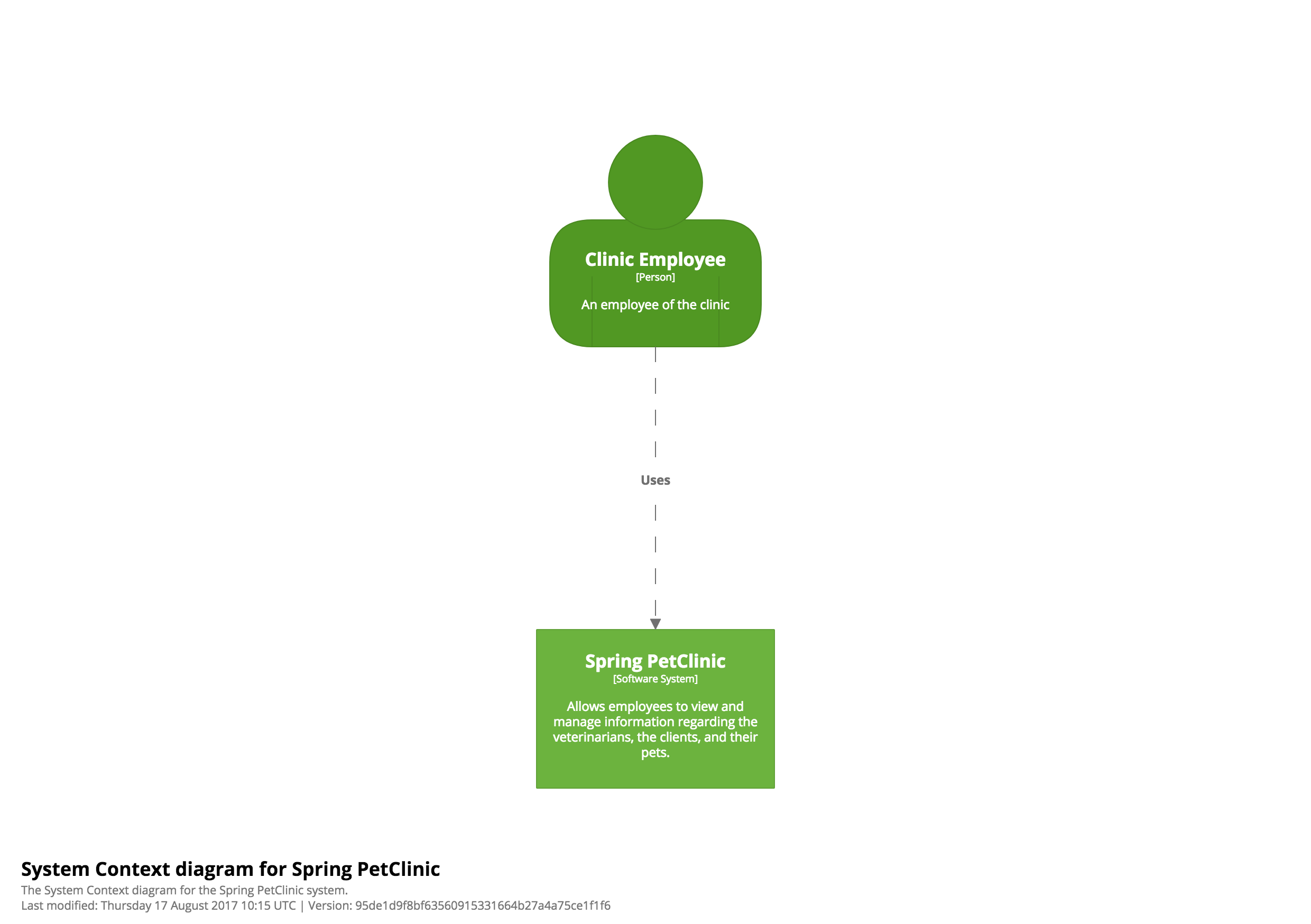

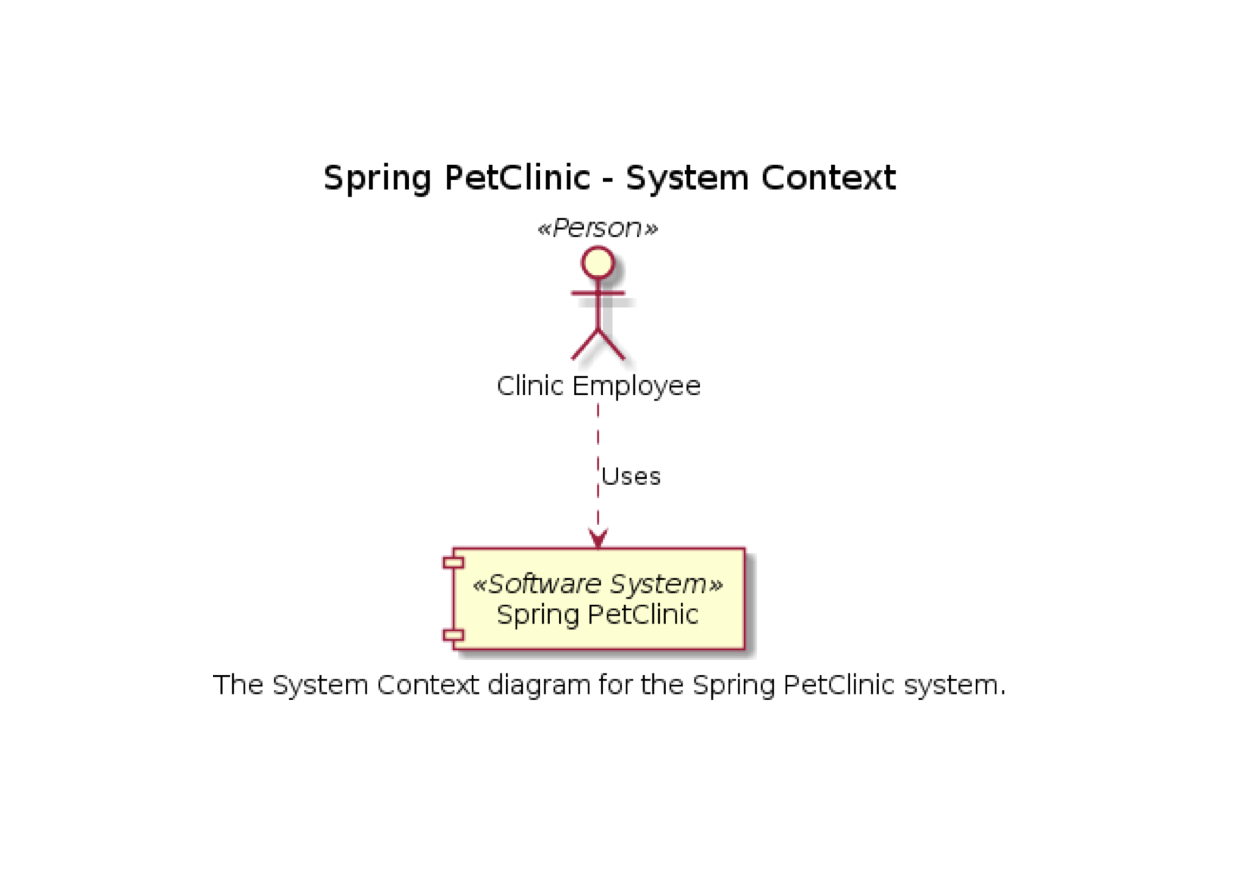

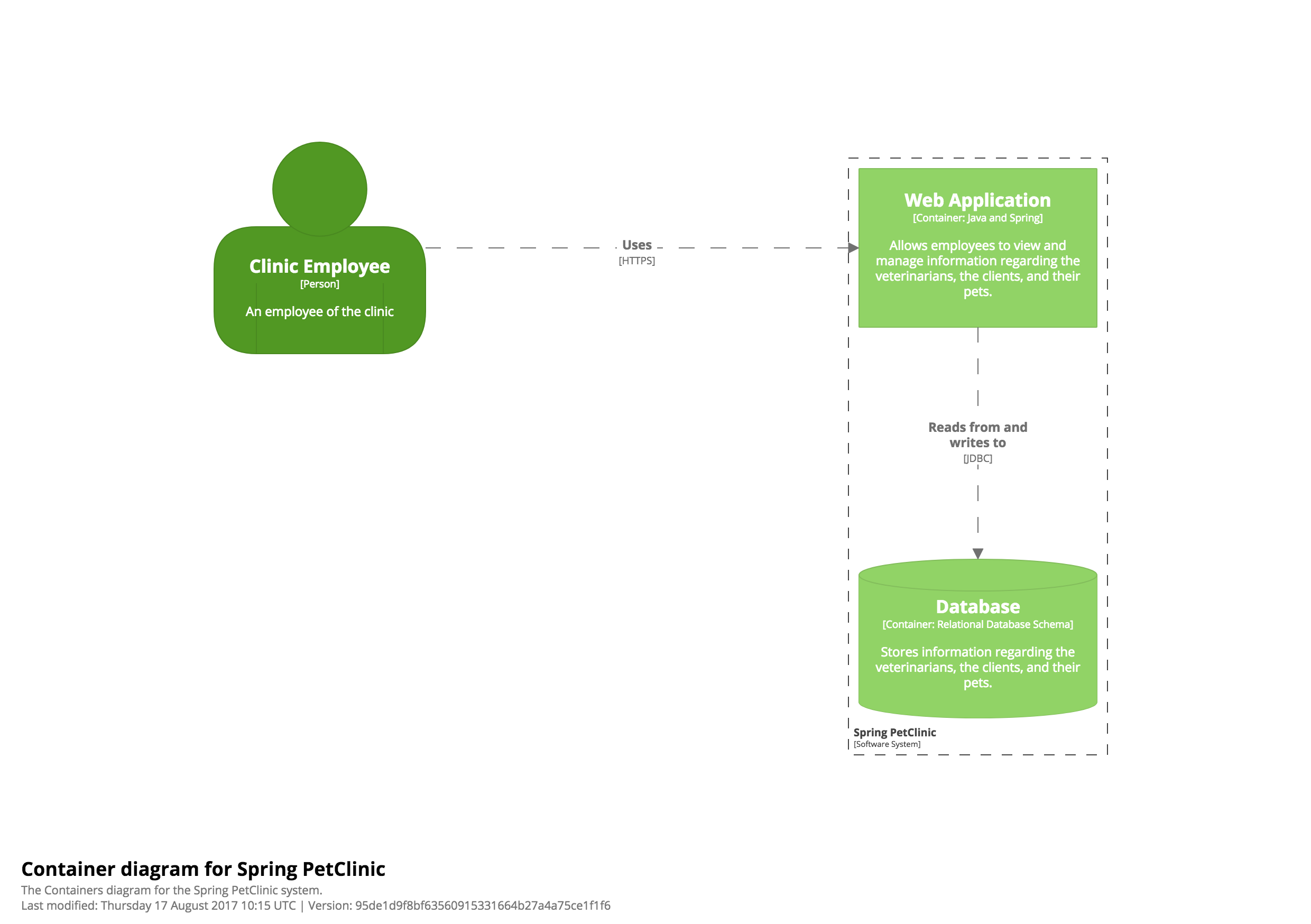

다음은 비교를 위한 시스템 컨텍스트, 컨테이너, 컴포넌트 다이어그램의 세 가지 예시입니다.

시스템 컨텍스트 다이어그램 컨테이너 다이어그램 컴포넌트 다이어그램
시스템 컨텍스트 다이어그램 컨테이너 다이어그램 컴포넌트 다이어그램
시스템 컨텍스트 다이어그램 컨테이너 다이어그램 컴포넌트 다이어그램
시스템 컨텍스트 다이어그램 컨테이너 다이어그램 컴포넌트 다이어그램

C4와 ArchiMate

ArchiMate로 C4 모델 다이어그램을 생성하는 방법에 대한 자세한 내용은 C4 Model, Architecture Viewpoint and Archi 4.7을 참조하시기 바랍니다.

대안적 시각화

마지막으로, 항상 전통적인 “박스와 화살표” 다이어그램을 사용해야 한다고 느끼지 마시기 바랍니다. 이것이 보통 기본 접근법이지만, 동일한 C4 모델 추상화를 매우 다른 방식으로 보여줄 수 있는 다른, 종종 인터렉티브한 시각화가 있습니다.

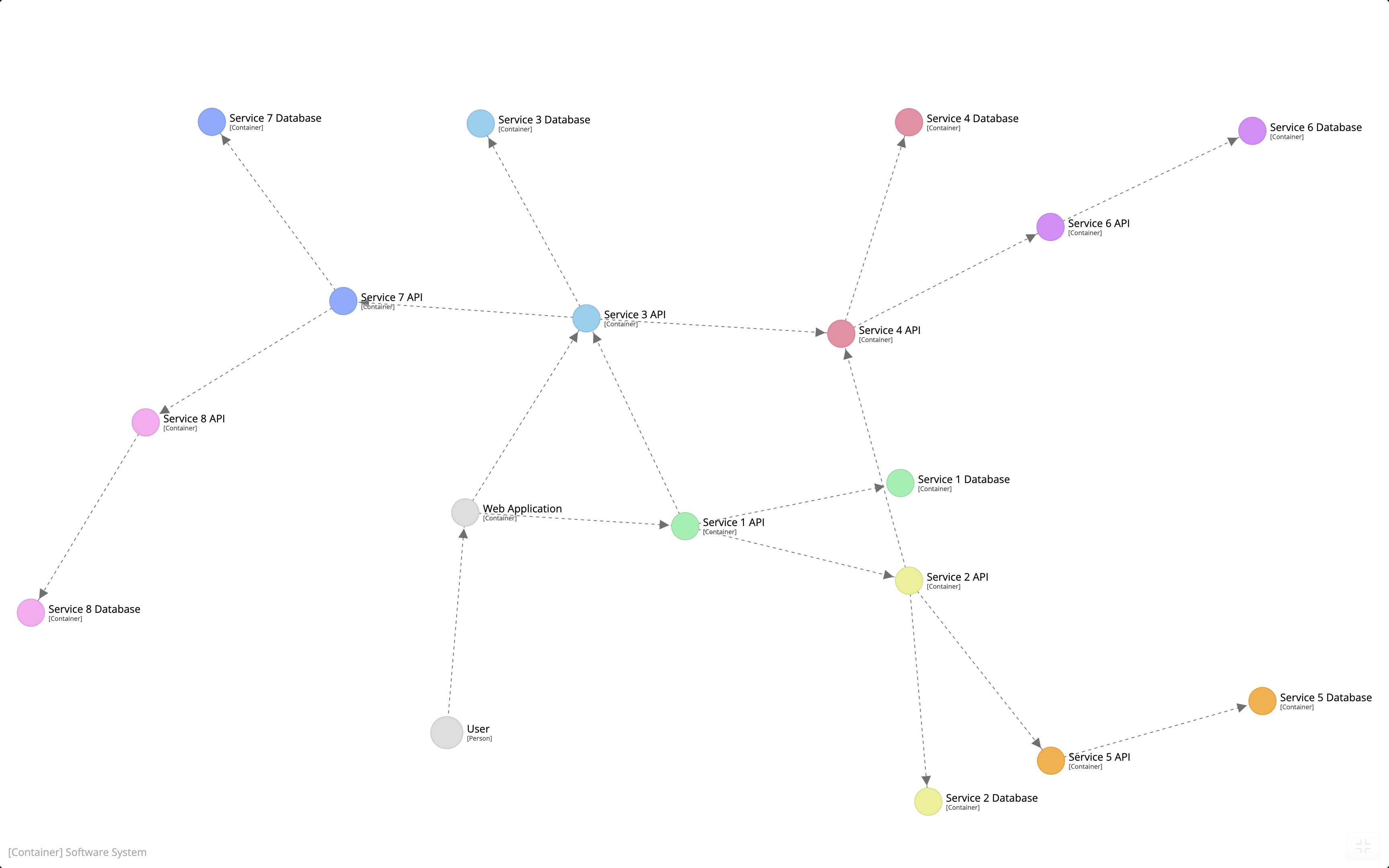

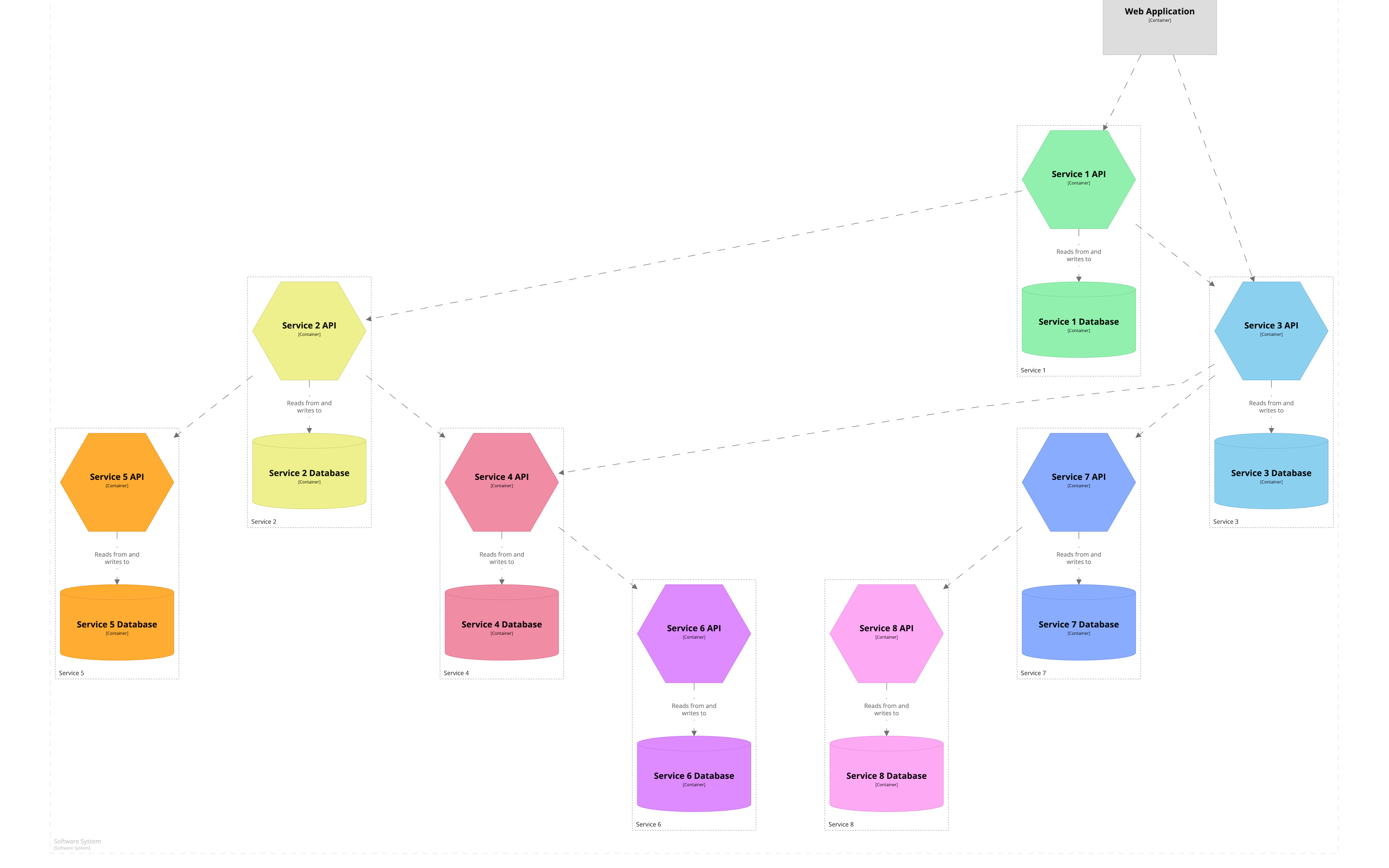

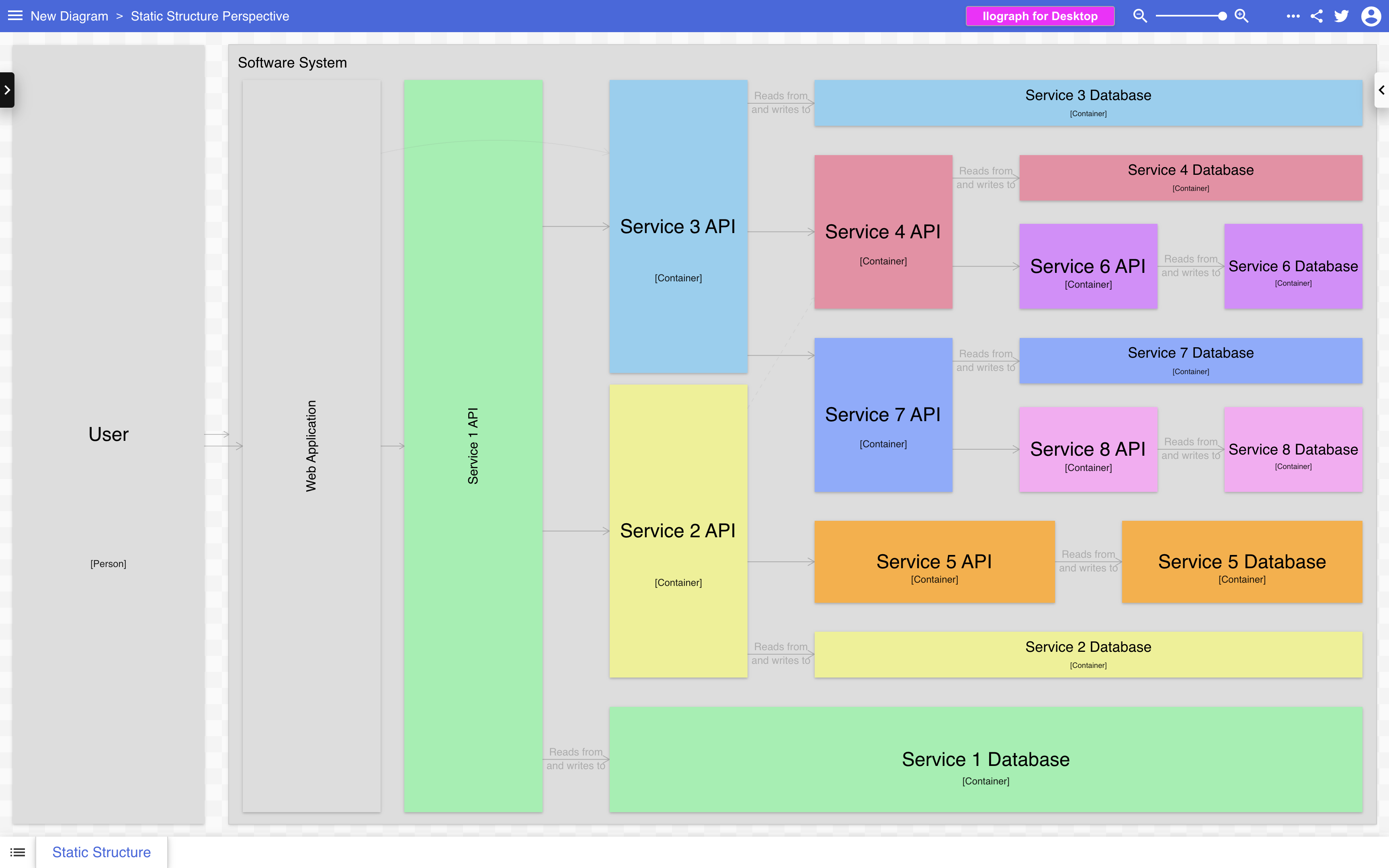

전통적인 “박스와 화살표” 다이어그램은 문서화와 프레젠테이션을 위한 기본 접근법입니다. D3.js 강제 지향 그래프는 더 큰 소프트웨어 아키텍처를 시각화하는 매우 간결한 방법이며, 의존성을 탐색하는 쉬운 방법도 제공합니다. Ilograph의 인터렉티브 다이어그램은 선택적으로 확대 및 축소할 수 있는 방법을 제공하여 전체 소프트웨어 아키텍처 모델을 탐색할 수 있게 해줍니다.
  • 1 “C4 = 파란색과 회색 박스”는 일반적인 오해입니다. 이것이 이 웹사이트에 제시된 예시 다이어그램들이 이제 파란색, 녹색, 빨간색 버전 사이를 순환하는 이유입니다!
