동적 다이어그램

동적 다이어그램은 정적 모델의 요소들이 런타임에 어떻게 협력하여 사용자 스토리, 유스 케이스, 기능 등을 구현하는지 보여주고 싶을 때 유용합니다. 이 동적 다이어그램은 UML 커뮤니케이션 다이어그램(이전에는 “UML 협력 다이어그램”으로 알려짐)을 기반으로 합니다. 이는 UML 시퀀스 다이어그램과 유사하지만, 다이어그램 요소들을 자유롭게 배치할 수 있고, 번호가 매겨진 상호작용을 통해 순서를 나타낼 수 있습니다.

예시 (협력 스타일)

다이어그램 키

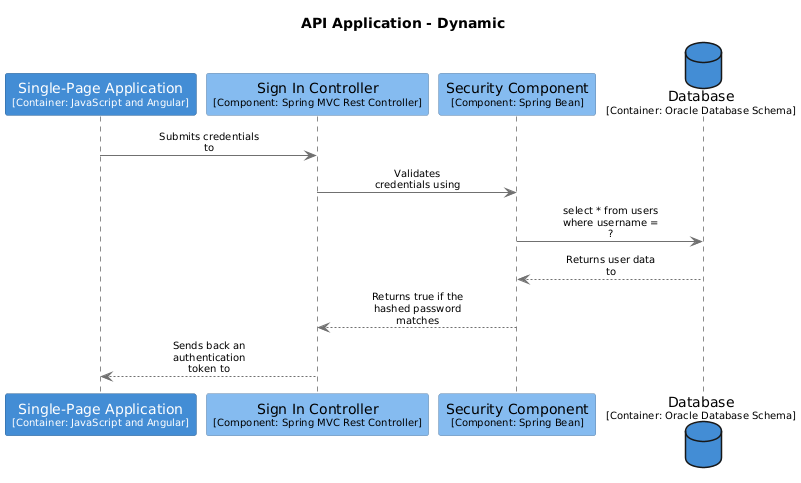

예시 (시퀀스 스타일)

범위

특정 기능, 스토리, 유스 케이스 등입니다.

주요 요소 및 지원 요소

여러분의 선택입니다. 런타임에 상호작용하는 소프트웨어 시스템, 컨테이너 또는 컴포넌트를 보여줄 수 있습니다.

대상 독자

소프트웨어 개발팀 내부 및 외부의 개발자, 비개발자를 포함합니다.

추천하시나요?

아니요, 동적 다이어그램은 흥미롭거나 반복되는 패턴 또는 복잡한 상호작용 세트가 필요한 기능을 보여주기 위해 제한적으로 사용되어야 합니다.

참고 사항

협력 스타일과 시퀀스 스타일은 동일한 정보를 다른 방식으로 보여주므로, 선호하는 방식을 자유롭게 사용하시기를 바랍니다.
